CABLEADO ESTRUCTURADO

Backbone de Red (Fibra Óptica)

• Desde el ISP hasta el rack principal: Conexión de alta velocidad y gran capacidad.

• De rack principal a cada armario de distribución: Utilización de fibra óptica (color naranja) para garantizar ancho de banda, baja latencia y mayor distancia sin pérdida de señal.

Cableado Horizontal (UTP)

• Desde cada armario de distribución a los dispositivos de usuario final (computadoras, impresoras, etc.) mediante cable UTP (color celeste).

• Las áreas como: Salón de Clase, Call Center, Marketing, Área de Desarrollo, Recepción y Oficina del CEO están correctamente conectadas mediante este método.

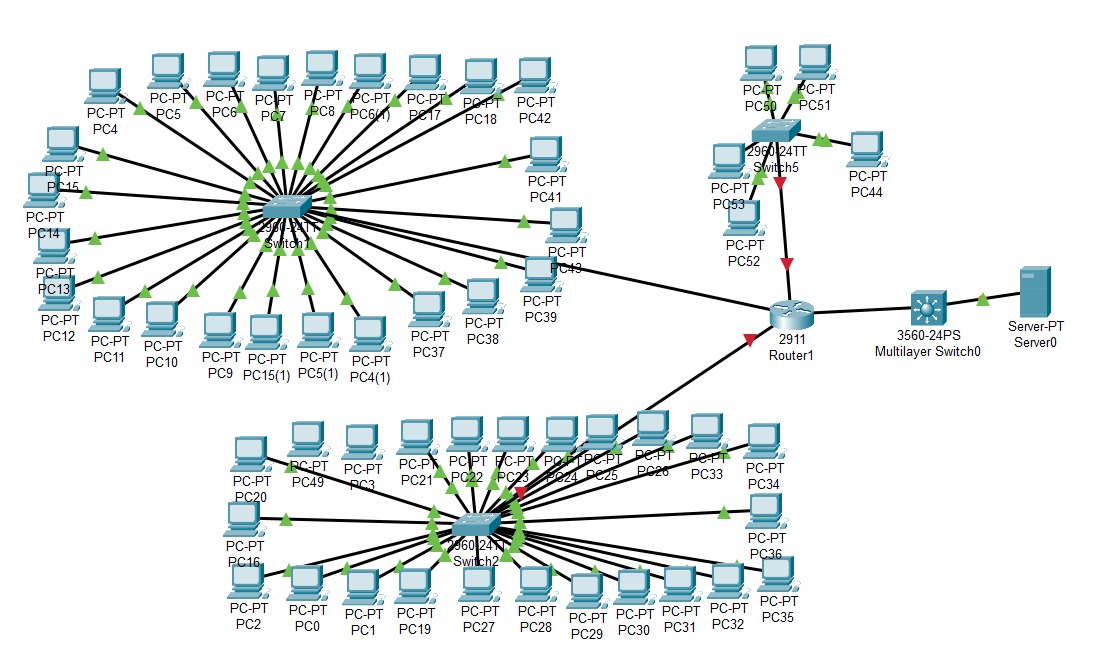

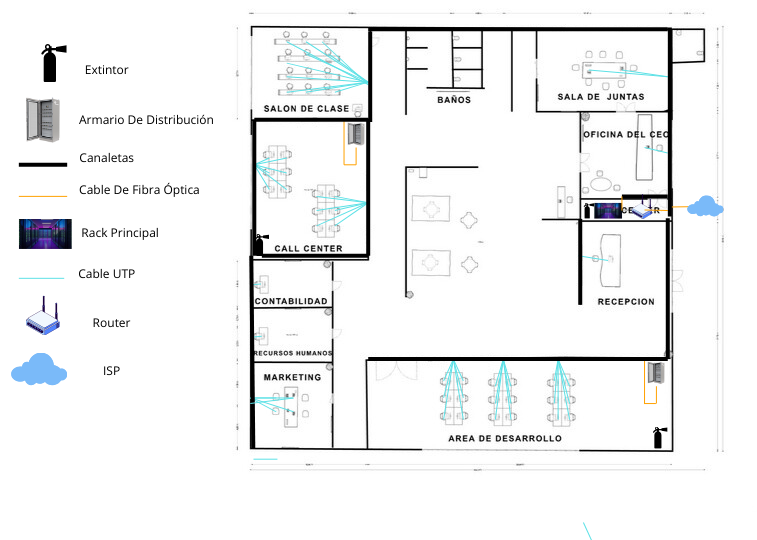

 Equipamiento Clave en el Mapa

• Rack Principal: Centro neurálgico de la red, ubicado cerca de la recepción.

• Routers: Administran el tráfico hacia internet (conectado al ISP).

• Armarios de distribución: Reducen la longitud del cableado horizontal.

• Canaletas (líneas negras): Distribuyen y protegen el cableado.

• Extintores y UPS deben estar cerca de los racks para protección y respaldo.

Buenas Prácticas Implementadas

Segmentación por áreas de trabajo.

Uso de canaletas para mantener el orden y facilitar mantenimiento.

UTP solo en tramos cortos para terminales de usuario.Fibra óptica en backbone para máximo rendimiento.
